电动门控制器使用说明（WDK2-220V）
一、产品特性
1.采用工业级无线射频IC,接收灵敏度高,抗干扰能力强，工作稳定可靠。
2.采用美国进口单片机软件解码,通过学习对码方式匹配不同编码的遥控器，更换遥控器快捷方便。
3.LED指示,接收到有效无线信号时, 工作灯(LED)有闪烁指示。
4.二种输出模式：通过对码时的设置可设为点动，互锁、2种输出模式满足客户不同应用需求。
5. 超强的微电脑智能控制及系统自保护功能，使产品更加稳定可靠，任何误操作不会造成产品损坏。
二、产品指标
1．工作电压:AC220V
2. 耗电电流：≤AC 6MA
2．输出带负载电流：≤7A
3．无线接收频率：315MHz
4．接收灵敏度-105dbm

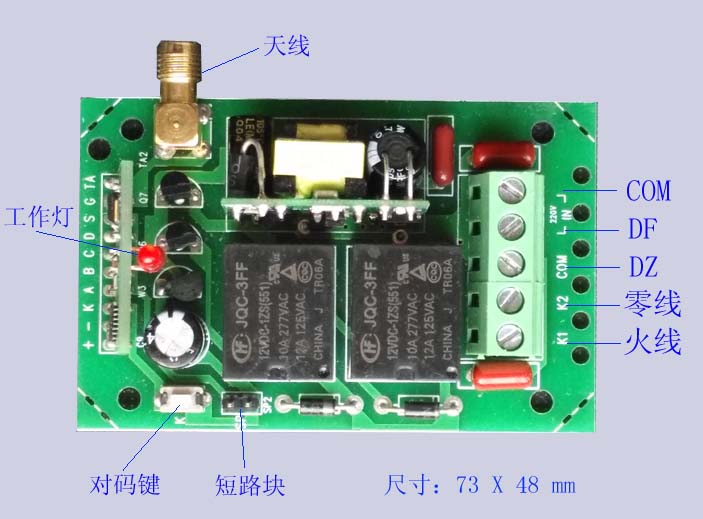

三、引脚说明
1．火线—交流供电接火线。
2．零线--交流供电接零线。
3．COM—接电机的公共触点（内部与零线连通）
4．DZ--接电机的正转输入端。
5．DF--接电机的反转输入端。
四、输出功能设置
1，点动输出— 拔掉接收器中的短路块，接收器设为点动输出， 插上接收器中的短路块，接收器设为互锁输出.
五、遥控器操作说明
1. 自锁输出模式:
A —正转键，按一下该键电机正运行,遇到正转限位行程时停止。
B —反转键，按一下该键电机反运行,遇到反转限位行程时停止。
C —停止键，电机在正转或反转运行时，按一下该键电机立即停止运行，在锁定状态，按一下该键可解除锁定状态。
D —锁键， 按一下该键系统进入锁定状态，按遥控器A B不起作用。若3键遥控器无此功能.
六、遥控器对码匹配方法
1. 学习对码操作：长按主机对码键一下（0.5秒左右）, LED工作灯由亮变熄,接着按遥控器上任一按键,则LED灯闪烁1下,表示学习成功,同样操作可以继续进行其它遥控器的学习,系统 多可以学习4个遥控器,若超过该数目,则依次把最先学习的遥控器清除掉.
2. 遥控器注销操作：长时间按住主机学习键直到LED由熄灭变亮时（大约5秒）,松开按键,则系统将原记录全部清除掉。之前匹配过的遥控器全失效。
