4路工业级遥控开关使用说明（WK4-12V）
一、产品特性
1.采用工业级无线射频IC,接收灵敏度高,抗干扰能力强，工作稳定可靠。
2.采用美国进口单片机软件解码,通过学习对码方式匹配不同编码的遥控器，更换遥控器快捷方便。
3.LED指示,接收到有效无线信号时, 工作灯(LED)有闪烁指示。
4.多种输出模式：通过对码时的设置可设为点动（带延时）、自锁、互锁、等多种输出模式基本能满足客户不同应用需求,点动输出延时时间可从0.1秒到4分钟任意设定。
二、产品指标
1．工作电压: DC12V
2. 耗电电流：≤DC 130MA
2．输出带负载电流：≤7A
3．无线接收频率：315MHz
4．接收灵敏度-105dbm

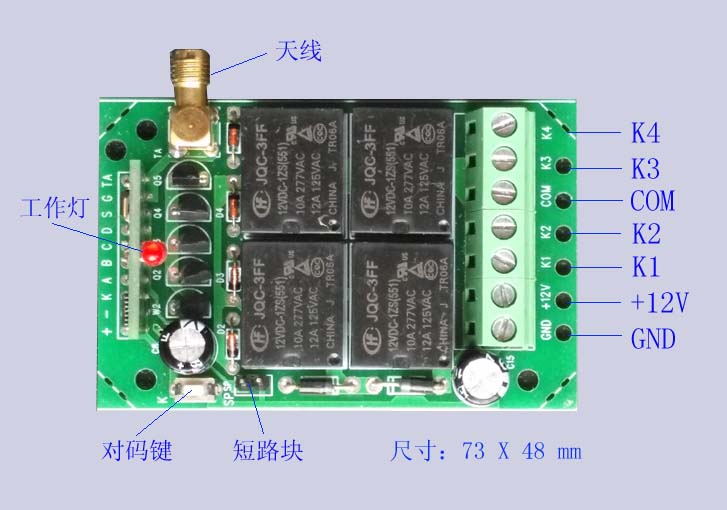

三、引脚说明
1．+12V—12V直流供电正极。
2．GND --12V直流供电负极
3．COM --为4个继电器的公共触点。
4．K1 --为第1路继电器的常开触点。
5．K2 --为第2路继电器的常开触点。
6．K3 --为第3路继电器的常开触点。
7．K4 --为第4路继电器的常开触点。
四、输出功能设置
该接收器出产时已匹配了配套的遥控器，其输出只有点动和互锁2种输出功能，设置如下：
1，点动输出— 拔掉接收器中的短路块，接收器设为点动输出，在此模式下,按遥器A键,第1路继电器通电吸合,松开后,继电器才释放断开;其他路类似。
2，互锁输出— 插上接收器中的短路块，接收器设为互锁输出，在此模式下,按遥器A键, 第1路继电器通电吸合其他路继电器断开；按遥器B键, 第2路继电器通电吸合其他路继电器断开.
五、遥控器对码匹配方法
注：若出厂时配套的遥控器及以上第四项描述中的输出模式能满足用户需求，尽量不要进行该项操作设置，否则操作不当，造成输出错乱，另外不是专业技术员也不要进行该项设置。
1. 遥控器对码匹配操作：
A．单个遥控器对码操作：长按住接收器对码键K一下（0.5秒左右）, 工作灯(LED)由亮变熄后松手, 接着按4遥控器中的任何一键（如A键）一下LED闪烁1下，之后等待几秒，工作灯LED由熄变亮后表示学习成功。在该操作中，若按遥控器A键几下，就是第几种输出功能。
B．多个不同地址码的遥控器对码操作（即多个遥控器遥控该接收器）：长按住接收器对码键K一下（0.5秒左右）,LED由亮变熄后松手,接着按第1个遥控器的A键一下，LED闪烁1下；再按第2个遥控器的A键一下，LED闪烁1下；接着再按第3个遥控器的A键一下，LED闪烁1下；再接着再按第4个遥控器的A键一下，LED闪烁1下，等待几秒，工作灯LED由熄变亮后表示对码成功。系统最多可以对码4个遥控器,若超过该数目,则依次把最先对码的遥控器清除掉。
2．输出模式设置操作：完成上一操作后，长按住接收器对码键K一下（0.5秒左右）,LED由亮变熄后松手，按遥控器（必需上一步骤对码过的遥控器）A键几下,工作灯LED就闪烁几下。按遥控器A键1下表示第1种输出模式，按遥控器A键2下表示第2种输出模式，依此类推，系统最多6种输出模式，即：按遥控器A键最多不能超过6下，完后等待几秒，工作灯LED由熄变亮后表示设置成功。
①第1种为点动输出模式：在此模式下,按遥器A键,第1路继电器通电吸合,松开后,继电器释放断开，其他3路类似。此模式具备延时功能（设置方法:在步骤2操作中长按住A键不放，LED一直闪烁，之后松手，按住A键不放的时间就等于输出延时的时间)，该模式输出延时时间为0.1-24秒可设置。注：该模式输出时短路块必须拔掉，否则会自动变为第2种为互锁输出模式。
②第2种为互锁输出模式, 在此模式下,按遥器A键, 第1路继电器通电吸合其它路继电器断开；按遥器B键, 第2路继电器通电吸合其它路继电器断开. 另外3 4路类似。
③第3种为自锁输出模式,在此模式下,按一下遥控器A键, 第1路继电器通电吸合并保持,再按一下该遥控器A键继电器又释放断开，其它路3路类似.
④第4种为1 2路自锁，3 4路点动输出模式：在此模式下第1 2路为自锁输出，第3 4路为点动输出。
⑤第5种为1 2路互锁，3 4路点动输出模式：在此模式下，在此模式下第1 2路为互锁输出，第3 4路为点动输出。
⑥第6种为1 2路互锁，3 4路互锁输出模式： 在此模式下，4键遥控器按A键第1路继电器通电吸合并保持,第1路释放断开, 按B键第2路继电器通电吸合并保持,第1路释放断开, 3 4路类似。注：与第2种互锁输出模式不同之处是，1 2路动作与3 4路动作互不影响。
⑦第7种为点动长延时输出模式, 该模式输出延时时间为1-240秒可设置,设置方法:按第1种点动输出模式方法设置完成后, 再按接收器对码键K一下（0.5秒左右）,LED由亮变熄后松手，之后不做任何操作,等待LED由亮变后设置成功。延时时间为: 第1种点动输出模式设置的时间乘以10倍. 如: 第1种点动输出模式设置的时间为1秒,若工作在该模式时其延时的时间就是10秒。
3. 遥控器注销操作：长时间按住接收器对码键直到工作灯LED由熄灭变亮时（大约5秒）松手,则系统将原记录全部清除掉。之前匹配过的遥控器全失效。
六、用途
主要用于电动门窗、起吊设备、家庭灯光音响、工业自控、安防行业，果园菜地遥控浇水等领域。
